El trío formado por National Trench Safety, Comprehensive Energy Services y GPH Services completó la sustitución de una válvula de refrigeración subterránea de alto riesgo en las obras del nuevo parque temático de Universal Studios utilizando con éxito el tapón esférico de prueba de la serie I de 72-120 pulgadas de Cherne.
Problema
ORLANDO, FLORIDA – Universal Studios, líder en la industria del entretenimiento, es bien conocido por sus emblemáticos parques temáticos y atracciones. Su última aventura en Orlando, Universal Epic Universe, es un parque temático en construcción cuya apertura está prevista para 2025.
Sin embargo, hace poco, el proyecto se encontró con un reto importante que requería una atención inmediata y precisa. El reto consistía en sustituir 18 válvulas de tuberías de enfriadoras situadas a 7 metros bajo tierra en el aparcamiento del nuevo parque temático.
En el proyecto de sustitución de válvulas participaron tres empresas constructoras distintas, cada una aportando su experiencia específica.
- Servicios Energéticos Integrales (CES) se especializa en contratación mecánica, centrándose en soluciones de climatización, fontanería y tuberías.
- Seguridad Nacional en Zanjas (NTS) ofrece alquiler de equipos con énfasis en la seguridad en las zanjas y el tráfico, junto con tapones para tuberías y formación OSHA.
- Servicios GPH se dedica al desarrollo de obras y ofrece servicios de limpieza, inspección y reparación interna de tuberías de alcantarillado y pluviales. GPH también proporciona buzos certificados para instalaciones subacuáticas.
“Las 18 válvulas que había que sustituir estaban situadas a entre 18 y 25 pies de profundidad, por lo que la cuadrilla tuvo que apuntalarlas con armazones de lona para acceder a ellas”, explica el director de cuentas de NTS, Tim Kelce.
“Tuvimos que apuntalar una zona cuadrada de 16 por 16 pies y 25 pies de profundidad. Sin embargo, una tubería de hormigón armado (RCP) de 108 pulgadas discurría junto a las válvulas, por lo que fue necesario retirar dos tramos de esta gran tubería en cada lugar para poder acceder.
“El sistema de tuberías desaguaba en un estanque de retención, que servía de desagüe principal del parque temático”, continúa. “Para retirar los dos tramos de tubería, tuvimos que impedir que el agua entrara en el sistema. Para ello tuvimos que taponar la tubería de 108 pulgadas que estaba a dos metros y medio de profundidad en el estanque.”
Dadas las condiciones específicas del emplazamiento, las consideraciones primordiales fueron:
- Tamaño de la tubería: Como se ha indicado, la tubería que necesitaba bloqueo tenía 108 pulgadas de diámetro.
- Profundidad: La abertura de esa tubería estaba a unos 8 pies de profundidad bajo el agua.
- Presión de cabeza: El estanque de retención tenía una presión de cabeza significativa en la tubería.
El proyecto requería una solución innovadora para bloquear el flujo extremo de agua y garantizar la seguridad durante las reparaciones.
Cada empresa desempeñó un papel distinto a la hora de abordar los diversos requisitos del proyecto:
- NTS suministró y alquiló el tapón esencial que bloqueaba el desagüe pluvial, lo que permitió completar el servicio de la válvula.
- CES Mechanical realizó el mantenimiento de las válvulas de la línea de enfriadoras.
- Subcontratados por CES, los Servicios GPH instalaron el tapón en la tubería pluvial con su equipo de buceadores/instaladores para que CES pudiera realizar el mantenimiento de las válvulas.
Solución

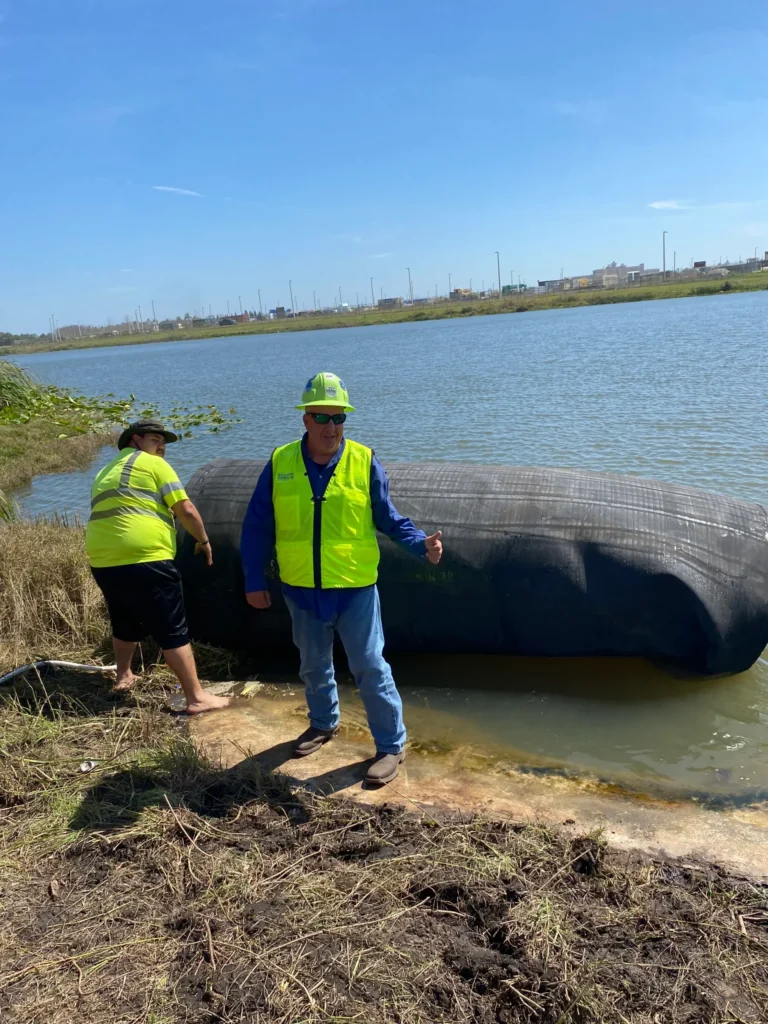

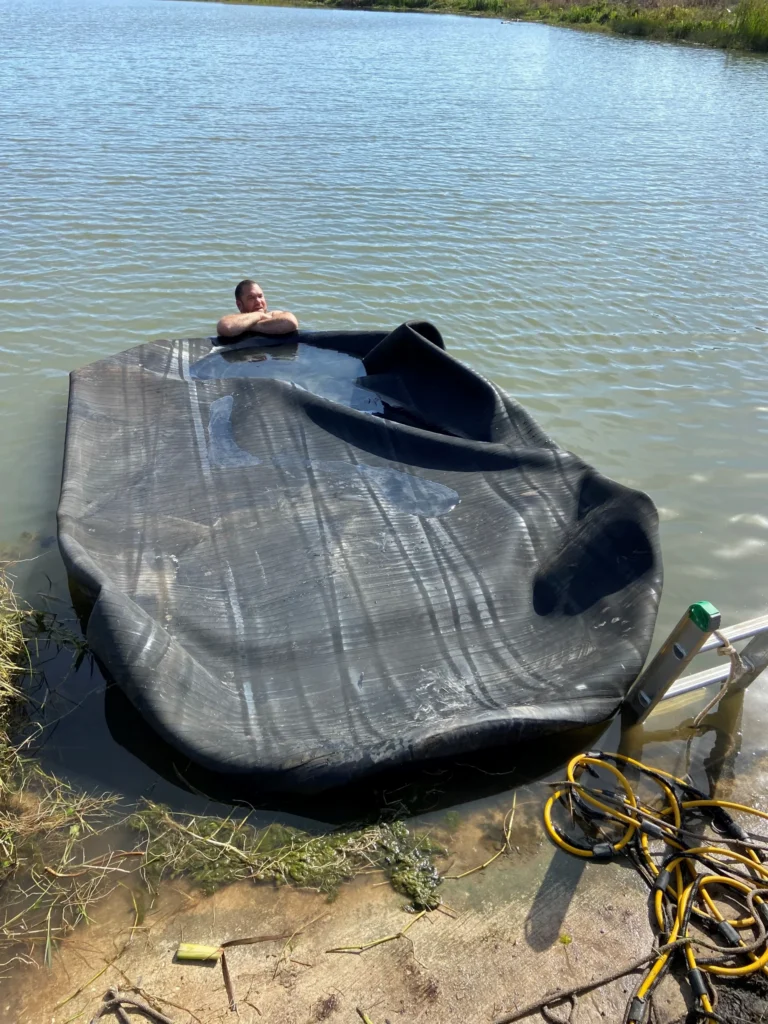

Para bloquear la tubería, la NTS compró a Cherne Industries un tapón esférico de prueba de la serie I de varios tamaños (72-120 pulgadas), el tapón para tuberías más grande del mundo, elegido por su tamaño y capacidad inigualables para hacer frente a las exigencias específicas de este proyecto. A continuación, NTS alquiló el tapón a Comprehensive Energy Services, que contrató a GPH Services por su experiencia con los tapones de tubería Cherne y sus buzos expertos en instalaciones submarinas complejas. Los Servicios GPH se aseguraron de que el Tapón Cherne se instalara correctamente, con los pasos adecuados para dar al CES la seguridad y el acceso necesarios para realizar sus reparaciones. El tapón esférico de prueba Cherne Serie I es el único tapón municipal de su gama de tamaños que se almacena localmente para su disponibilidad inmediata. Esta innovadora solución destaca no sólo por su tamaño, sino también por sus excepcionales características de diseño que mejoran el rendimiento y la seguridad. Con un peso de 850 libras y una longitud de 152 pulgadas, el Tapón de Bola de Prueba de 72-120 pulg. está diseñado para ofrecer la mejor funcionalidad de su clase y satisfacer las demandas de diversas aplicaciones. Todos los tapones de prueba neumáticos Cherne están fabricados con caucho 100% natural, lo que les permite ajustarse mejor a las superficies de las tuberías. Un riguroso control de calidad garantiza que los tapones puedan soportar presiones internas y externas, una característica crucial para una aplicación submarina como el proyecto de los Estudios Universal. Antes de su instalación, el tapón fue sometido a pruebas exhaustivas por parte de GPH para confirmar que se inflaría correctamente y crearía un sellado seguro dentro de la tubería. Estas pruebas eran esenciales para garantizar la funcionalidad del tapón y su disponibilidad para el uso.
La preparación también implicó limpiar la tubería para eliminar cualquier posible resto o protuberancia que pudiera comprometer el tapón. Cody Crawford, Vicepresidente de Operaciones de GPH Services, subraya:
“La limpieza es fundamental. Tenemos que asegurarnos de que no haya residuos que puedan causar daños. También comprobamos las placas frontales y la válvula limitadora de presión, asegurándonos de que todo funciona correctamente antes de poner el tapón en el agua.”

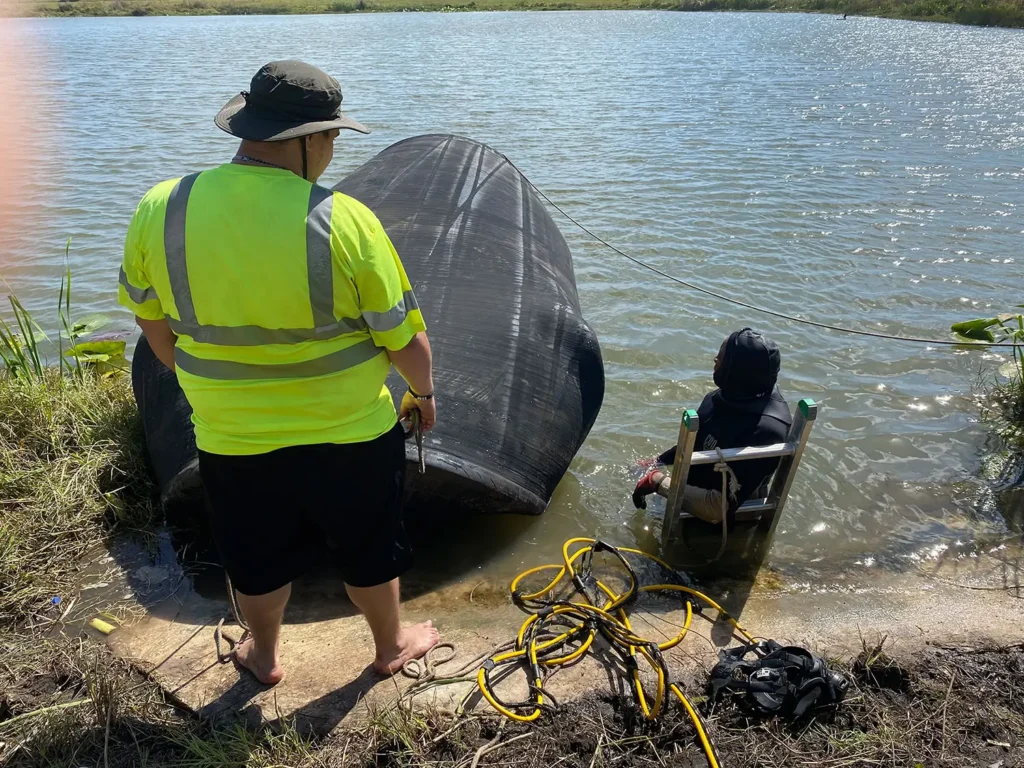

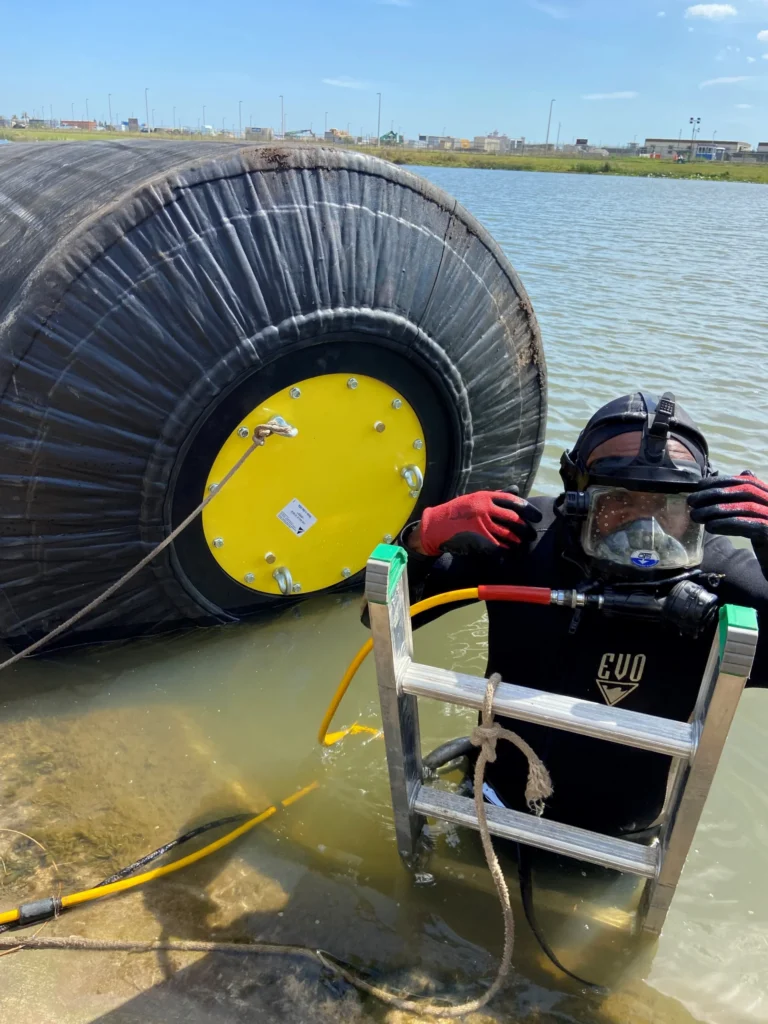

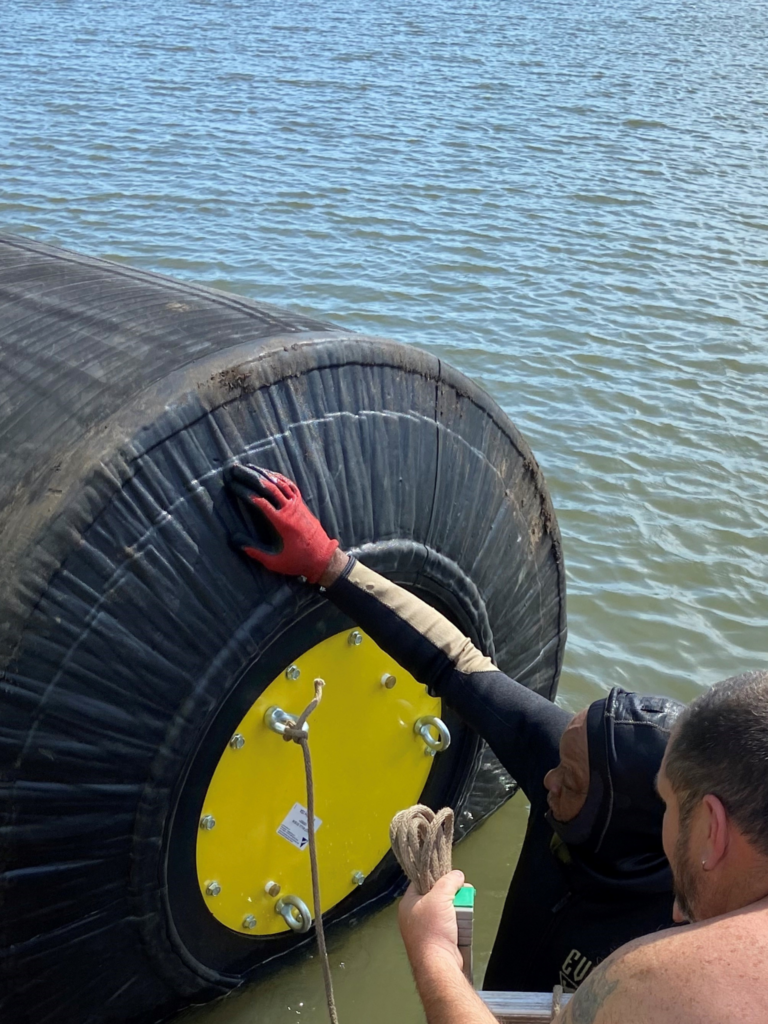

La instalación en sí exigía un alto nivel de precisión y conocimientos especializados. Una vez terminadas las pruebas y los preparativos, un buzo se encargó con pericia de la difícil tarea de colocar el tapón bajo el agua. A pesar de las condiciones de trabajo de visibilidad nula, el buzo bajó hábilmente el tapón los dos metros y medio con pesos de plomo y lo colocó dentro de la tubería, teniendo mucho cuidado de no dañarlo. La instalación duró unas dos horas, y el tapón permaneció en su sitio durante cuatro meses.

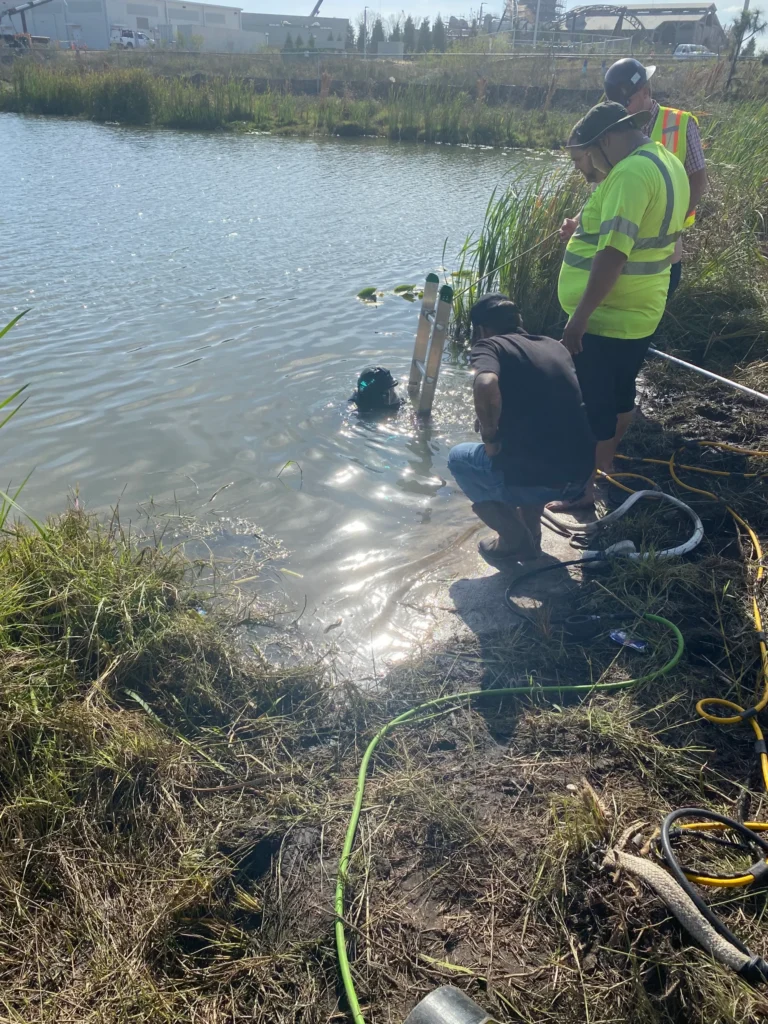

Los protocolos de seguridad fueron primordiales durante toda la operación. El buceador estaba equipado con un arnés de cinco puntos y múltiples respaldos de suministro de aire, lo que aumentó significativamente la seguridad y la confianza durante el intrincado proceso. La comunicación regular entre los miembros del equipo garantizó un esfuerzo coordinado, minimizando aún más los riesgos.
Resultados
Según Crawford, de GPH Services, “el tapón funcionó de maravilla, como cualquier otro tapón Cherne. Su rendimiento fue excepcional y cumplió todas nuestras expectativas”.
Kelce, de la NTS, recuerda que abordó el proyecto con más que un poco de entusiasmo, señalando: “Estoy instalando el mayor enchufe del mundo, y eso es algo muy importante”.
Esta afirmación, que resume la magnitud y la importancia de la tarea, subraya no sólo la envergadura del proyecto, sino también el orgullo y la emoción que sentía el equipo al contribuir a una empresa tan innovadora. La instalación de los Estudios Universal no sólo representó un logro técnico superior, sino que también puso de manifiesto la dedicación y experiencia de todos los implicados.
La elección de materiales de primera calidad y el riguroso cumplimiento de las medidas de seguridad facilitaron una resolución sin contratiempos del reto inmediato y establecieron un punto de referencia para futuros proyectos a gran escala. Este compromiso con la excelencia, tanto en la seguridad de los instaladores como en la calidad de los materiales, es un buen augurio para proyectos de ingeniería similares en el futuro.
Para obtener más información sobre Cherne y el enchufe de 72″-120″, ponte en contacto con tu representante de ventas local de Cherne.
